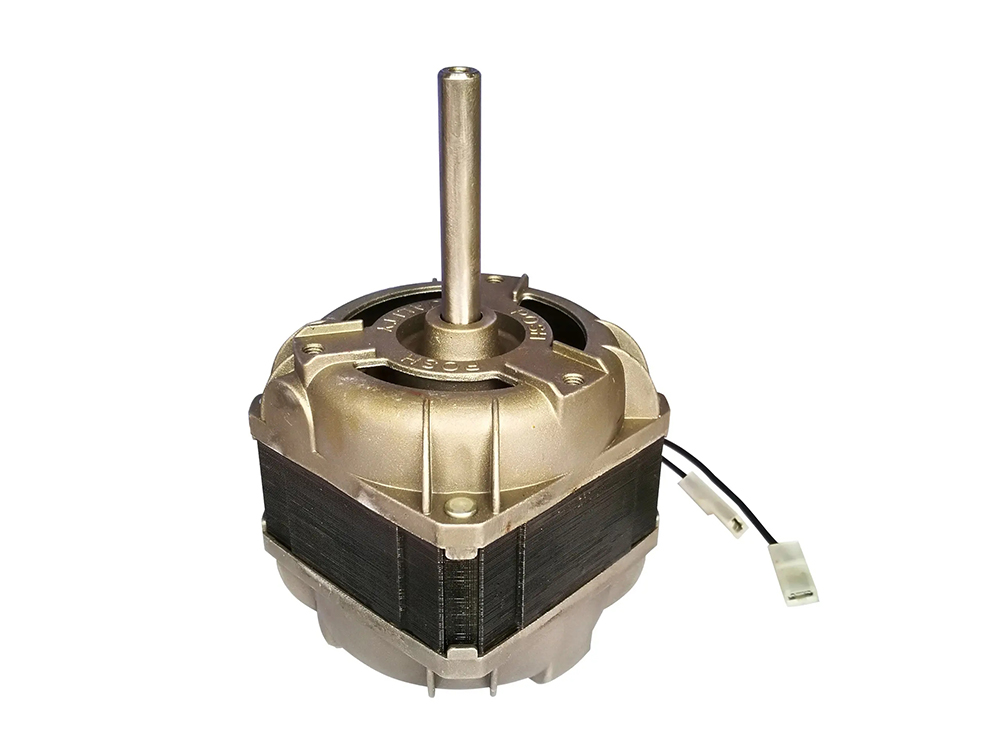

셰이드폴 모터(또는 셰이드폴 전기 모터)는 일반적으로 비스듬한 슬롯이 있는 주조 알루미늄 회전자를 사용하는 단상 교류 모터의 한 종류입니다. 고정자의 모양과 구조에 따라 돌극형 셰이드폴 모터와 비돌극형 셰이드폴 모터로 further 세분화됩니다.
왜 셰이드폴 모터가 가전제품에 널리 사용될까요?
셰이드폴 모터(또는 셰이드폴 전기 모터)는 일반적으로 비스듬한 슬롯이 있는 주조 알루미늄 회전자를 사용하는 단상 교류 모터의 한 종류입니다. 고정자의 모양과 구조에 따라 돌극형 셰이드폴 모터와 비돌극형 셰이드폴 모터로 further 세분화됩니다.
셰이드폴 모터의 주요 특징은 매우 간단한 구조, 원심 스위치의 부재, 높은 전력 손실, 낮은 역률, 그리고 낮은 시동 토크입니다. 이러한 모터는 소형화를 목표로 설계되었으며, 낮은 정격 출력을 갖습니다. 모터 속도는 인가되는 전원의 주파수만큼 정밀하며, 시계 구동에 자주 사용됩니다. 셰이드폴 모터는 한 방향으로만 회전하며, 역회전은 불가능합니다. 셰이드폴 코일에서 발생하는 손실로 인해 모터 효율이 낮아지지만, 간단한 구조 덕분에 가정용 선풍기나 기타 소형 가전제품에 널리 사용됩니다.
셰이드폴 모터 작동 원리
셰이드폴 모터는 단상 교류 유도 전동기입니다. 보조 권선은 셰이드폴 코일이라고 하는 구리 링으로 구성됩니다. 코일에 흐르는 전류는 극에서의 자속 위상을 지연시켜 회전 자기장을 생성합니다. 회전 방향은 비셰이드폴에서 셰이드폴 링으로 향합니다.
셰이드폴 모터에서 회전자는 단순한 C자형 코어 내부에 배치됩니다. 각 극의 절반은 셰이드폴 코일로 덮여 있습니다. 교류 전류가 전원 코일을 통과하면 맥동하는 자속이 발생합니다. 셰이드폴 코일을 통과하는 자속이 변하면, 전원 코일의 자속 변화에 상응하는 전압과 전류가 셰이드폴 코일에 유도됩니다. 따라서 셰이드폴 코일 아래의 자속은 코일의 나머지 부분의 자속보다 뒤쳐지게 됩니다. 이러한 자속 내에서의 회전자의 작은 회전이 회전자를 회전시킵니다. 아래 그림은 유한 요소 해석을 통해 얻은 자속선을 보여줍니다.
셰이드폴 모터의 작동 특성:
1. 합리적인 구조 설계, 유연한 리드선 방향, 그리고 차광극 모터 접속함 자체를 회전시켜 설치할 수 있다는 장점이 있습니다.
2. 우수한 셰이드폴 모터 성능: 저소음, 저진동 및 고성능 보호 수준.
3. 다양한 사용자 요구를 충족하는 풍부한 옵션: 서미스터를 추가할 수 있습니다.
4. 최적화된 설계, 높은 효율성 및 상당한 에너지 절약 효과.
5. 방진 밀봉 링, 가열 벨트, 내유 밀봉 링, 오일 주입, 특수 샤프트 연장부, 특수 플랜지 등을 추가하여 다양한 요구 사항을 충족할 수 있습니다.
